Wärmepumpe · 2. Generation

Thermoschwob TSLD

Wo wenig Platz ist, zählt jedes Bauteil: kompakte Abmessungen, kurze Leitungswege und eine Auslegung, die auf Bestandsgebäude mit geringer Heizlast zugeschnitten ist.

Leistungsbereich

7 – 10 kW

Kompaktes Gehäuse, kurze Leitungswege — gedacht für Reihenhäuser und Bestandsgebäude mit wenig Platz im Außenbereich.

7 – 10 kW

Heizleistung

ab 31,8 dB(A)

Schalldruck, 3 m

R290

Kältemittel

kompakt

Gehäuse, ein Lüfter

Beschreibung

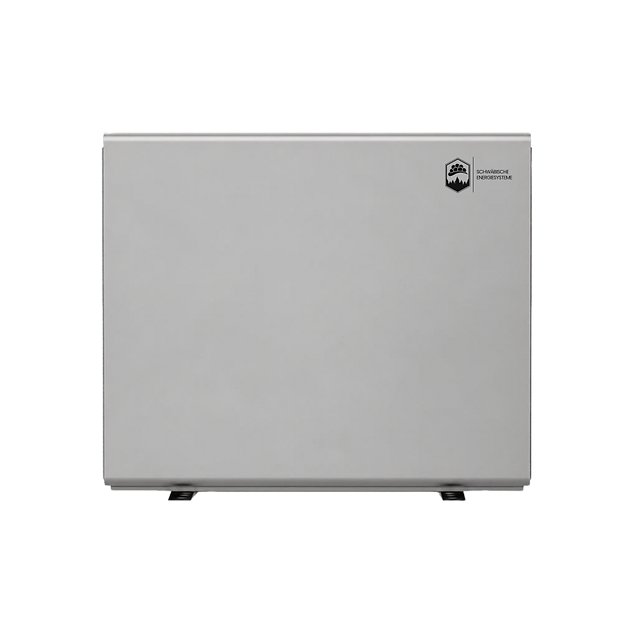

Kompakt gebaut, für enge Verhältnisse gedacht.

Die TSLD ist für die Fälle gedacht, in denen der Platz zwischen Hauswand, Grundstücksgrenze und Nachbarschaft knapp ist. Ein kompaktes Gehäuse mit einem Lüfter, kurze Wege zur Haustechnik und eine Aufstellung, die sich auch in schmalen Vorgärten sauber lösen lässt.

Technisch arbeitet die Reihe nach demselben Prinzip wie die großen Baureihen: drehzahlgeregelter Verdichter, R290 und großzügige Wärmeübertragung. Der Unterschied liegt im Zuschnitt — kleineres Leistungsband, kompaktere Komponenten und geringere Schallemissionen.

Damit eignet sich die TSLD für sanierte Reihenhäuser und Bestandsgebäude, in denen die Heizlast nach Dämmung und Fenstertausch deutlich gesunken ist und ein kleiner Warmwasserspeicher ausreicht.

Reihen- und Doppelhäuser mit wenig Außenfläche
Sanierte Bestandsgebäude mit gesunkener Heizlast
Nachbarschaftsnahe Aufstellung mit Anspruch an geringe Schallemission

1 / 3

Technische Daten

Thermoschwob TSLD in Zahlen.

Richtwerte der Baureihe. Die endgültige Auslegung erhalten Sie mit dem Projektangebot — abgestimmt auf Gebäude, Heizflächen und Warmwasserbedarf.

Leistungsbereich: 7 – 10 kW, zwei Leistungsgrößen
Verdichter: Inverter-Kompressor, modulierend
Effizienz: COP bis 4,53 bei A7/W35
Kältemittel: R290 (Propan), natürliches Kältemittel
Schall: ab 41,3 dB(A) Schalldruckpegel in 1 m Abstand bzw. ab 31,8 dB(A) in 3 m Abstand
Energieeffizienzklasse: A+++
Funktionen: Heizen, Kühlen und Warmwasserbereitung
Design: verschiedene Designvarianten zur optischen Anpassung an das Gebäude
Stromversorgung: 220 – 240 V / 1-phasig

Merkmale

Was diese Baureihe auszeichnet.

Schallschutz

Dreifach gedämmt. Im Gespräch nicht mehr zu hören.

Lärm ist der häufigste Grund für Streit mit der Nachbarschaft. Deshalb sitzt der Lüfter verdeckt, Verdichter und Gehäuse sind mehrfach entkoppelt, und die Luftwege sind strömungsoptimiert.

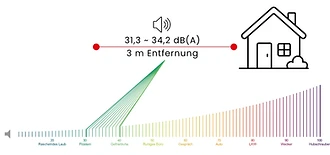

31,3 – 34,2 dB(A): Schalldruck in 3 Metern Abstand
bis 80 %: weniger Lärm durch die dreifache Dämmung

Design & Integration

Ein Gerät, das man übersehen darf.

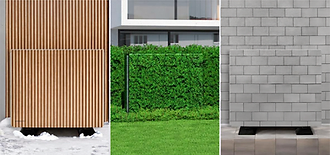

Der Lüfter liegt verdeckt hinter der Front, das Gehäuse ist aus Aluminium mit unsichtbarer Verschraubung. Frontblenden, Naturstein, Holzlamellen oder eine Hecke davor — die Anlage fügt sich in Fassade und Garten ein, statt davor zu stehen.

wechselbar: dekorative Frontblenden
verdeckt: Lüfter und Verschraubung

Regelung

Die Zentrale für Haus und Anlage.

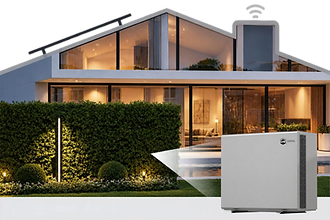

Das aktuelle Regelsystem steuert Heizung, Warmwasser und Zeitprogramme und ist zugleich Smart-Home-Zentrale. PV-Überschuss, SG-Ready-Signal und Fernzugriff laufen über dieselbe Bedienoberfläche.

1 Oberfläche: für Heizung, Warmwasser und Gebäudetechnik

Weitere Merkmale

All-in-One-Monoblock

Verdichter, Hydraulik und Regelung sitzen in einem Gehäuse — nur die Vor- und Rücklaufleitung führen ins Haus. Die EVI-Technik hält den Betrieb auch bei tiefen Außentemperaturen stabil, im Neubau wie in der Sanierung.

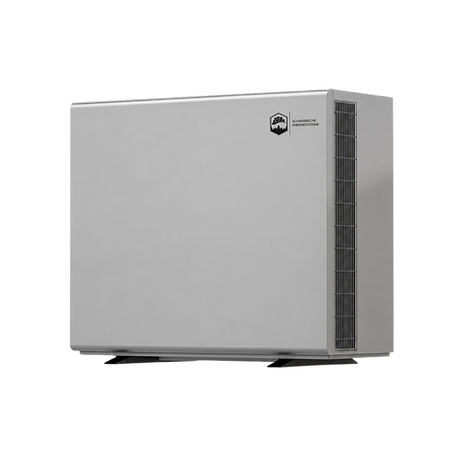

Seitliche Luftführung

Der Zentrifugallüfter bläst die Luft seitlich aus, nicht nach vorn. Wer auf der Terrasse sitzt oder am Eingang vorbeigeht, steht nicht im Luftstrom und friert nicht.
